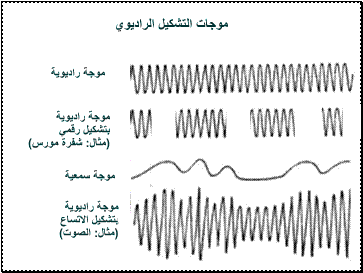

الشكل التوضيحي 1.4
لنقل المعلومات على موجة راديوية، يمكن فتح المرسل أو قفله. والنبضات الناشئة عن ذلك تحمل المعلومات. ومن أمثلة هذا التشكيل الرقمي، شفرة مورس: والتتابع » قصير - طويل - طويل - قصير « المبين أعلاه يمثل الحرف « P ».
ولإرسال الصوت، يمكن تغيير قدرة الموجة الراديوية بوتيرة الموجة السمعية. والنتيجة هي تشكيل الاتساع (AM).
كما يمكن تغيير الخصائص الأخرى، مثل تردد الموجة. وسيؤدي ذلك إلى تشكيل التردد (FM).
مدى
الموجات القصيرة مدى
الموجات UHF وVHF الطيف
الراديوي
الشكل التوضيحي 2.4
تعتمد خصائص الموجات الراديوية الحاملة للمعلومات إما على ترددها أو طول الموجة. ويحدد طول الموجة أيضاً حجم الهوائيات اللازم لمختلف الترددات. والأحجام النمطية هي 1/4 أو 1/2 طول موجة معينة.
المختصرات:
VHF = تردد عالٍ جداً
UHF = تردد فائق الارتفاع
MHZ = مليون دورة في الثانية
وكلما كان طول الموجة أقصر (وبناء على ذلك كلما كان التردد أكبر)، كلما تصرفت الموجات الراديوية كموجات ضوئية، منتشرة في خط مستقيم فقط.
الشكل التوضيحي 3.4
تنتقل الموجات الراديوية القصيرة أساساً بطريقتين: على طول سطح الأرض وتجاه الطبقات العليا للغلاف الجوي، حيث تنعكس على سطح الأرض.
ولا يتوقف انعكاسها وزاوية انعكاسها على ترددها أو طول الموجة فحسب، بل على الشحنة الكهربائية، ودرجة التأيّن في مختلف الطبقات العليا للغلاف الجوي. وساعات النهار فضلاً عن النشاط الشمسي (بقع الشمس) لها تأثير على درجة الانعكاس.
وموجة الأرض لها عموماً مدى من بضعة كيلومترات أو عشرات الكيلومترات. فالموجات التي تصل إلى طبقات الانعكاس بزاوية حادة جداً لن تنعكس بفعالية. وفيما بين النقطة A، حد انتشار موجة الأرض، والنقطة B، أول نقطة تصل فيها الموجات المنعكسة إلى السطح، تقع "المنطقة الميتة" التي يتعذر فيها الاتصال. وما يتجاوز النقطة B، يمكن للانعكاسات المتعددة في الغلاف الجوي، في ظل ظروف مواتية، أن تصل إلى أي نقطة على سطح الأرض. وتركز الهوائيات المستعملة للاتصالات البعيدة الطاقة على الزاوية الأنسب للانعكاس.
ويمكن الوصول إلى منطقة أوسع إلى حد ما من موجة الأرض باستعمال هوائيات تركز الإشعاع إلى أعلى بزاوية حادة. وهذه الطريقة التي يطلق عليها "نظام الحوادث شبه الرأسية" (NVIS) مفيدة للاتصالات الإقليمية متوسطة المدى.
وكما رأينا أعلاه، المطلوب تخطيط دقيق، عندما يتوجب إنشاء وصلات موجات قصيرة. وفي هذه الحالة تُعتبر خبرة تقني اتصالات أمر لا غنى عنه.

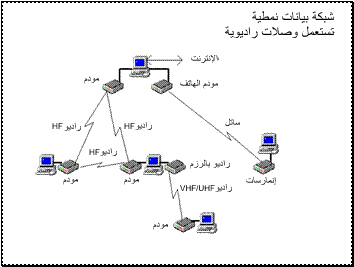

« WaveNet » هي مثال لشبكة طوارئ يستطيع المستعمل العمل عليها شأنها شأن "العمل في المنـزل": يوصل الحاسوب الشخصي أو الحاسوب المحمول "بمخدم"، بحاسوب يخدم كبوابة إلى الإنترنت. ويمكن إنشاء وصلة بين الحاسوب الشخصي أو الحاسوب المحمول والبوابة عبر وصلة VHF، أو UHF أو HF أو وصلة بساتل. ويمكن أتمتة كل هذه التوصيلات تماماً، وسيحتاج المستعمل إلى قدر ضئيل من التدريب على استعمال البرمجية (لا يختلف كثيراً عن أي تطبيق آخر للبريد الإلكتروني).
ويوصل الحاسوب الشخصي أو الحاسوب المحمول بمرسِل/مستقبِل عن طريق مودم، الذي يحول البيانات بالطريقة التي تتلاءم مع هذا النوع من الوصلة الراديوية المستعملة ثم يعود إلى النسق اللازم للحاسوب. (المودم = المشكل ومزيل التشكيل) (modem = Modulator and Demodulator).
الشكل التوضيحي 5.4
لكل محطة على الشبكة عنوان بريدي: وتستطيع المحطات إرسال رسائل إلى أي عنوان بريد إلكتروني على الإنترنت. ويمكن لكل منهما أن ترسل رسائل إلى الأخرى عن طريق بوابة الشبكة للمحطة القاعدة دون أن تكون موصولة بها مباشرة.
