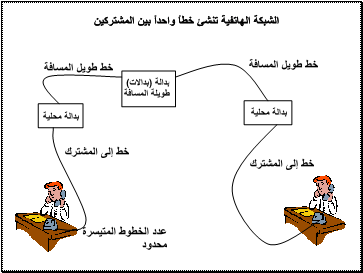

الشكل التوضيحي 1.2



لإنشاء وصلة بين اثنين من المشتركين في شبكة الهاتف، ينشئ النظام توصيلة بواسطة عدة بدالات، باستعمال عدد محدود من الخطوط لكل توصيلة.

وطوال مدة النداء، تخدم هذه الخطوط على وجه الحصر الوصلة بين اثنين من المشتركين. ولذلك تكون الخطوط الجاري استعمالها مشغولة طوال مدة النداء، بغض النظر عن كمية المعلومات الجاري تبادلها. ويمكن أن تكون الخطوط طويلة المسافة وصلات موجات صغرية بساتل أو بالأرض.





وصلة راديوية

الشكل التوضيحي 2.2



تستخدم خدمة الهاتف المتنقل شبكة الهاتف التقليدية. ويستعاض عن الخط إلى المشترك المتنقل بوصلة راديوية، من وحدة المشترك المحمولة باليد إلى المحطة القاعدة الراديوية وتوصيلة راديوية أو بواسطة خط ثابت ومن هناك إلى بدالة محلية باعتبارها نقطة الدخول إلى الشبكة التقليدية.

ويمكن أن يكون للهاتف المتنقل سمات إضافية، تدعمها تركيبات إضافية موصولة بالمحطة القاعدة. وفيما يتعلق بالاتصالات في حد ذاتها، تبقى رغم ذلك معتمدة على شبكة (شبكات) الهاتف التقليدية.

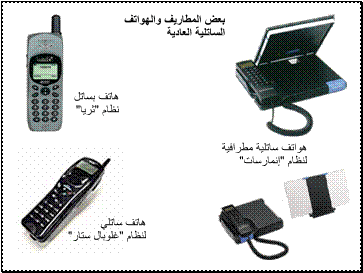

هواتف ساتلية مطرافية لنظام "إنمرسات"

هاتف ساتلي لنظام "غلوبال ستار"

هاتف بساتل نظام "ثريا"

الشكل التوضيحي 3.2



تبدو الهواتف الساتلية المحمولة باليد على الجانب الأيسر من الشكل وكأنها هواتف خلوية للأرض وتشغل بنفس الطريقة. وإذ استُعملت في موقع توجد فيه تغطية لخدمات تحديد الموقع GSM، يمكن توصيلها بأنظمة من هذا النوع. وينبغي أن توجه هوائياتها إلى الساتل، لكن الهواتف الساتلية تحتاج إلى "رؤية" الساتل. ولذلك فإنها لا يمكن أن تعمل داخل المباني.

والمطرافان على الجانب الأيمن من الشكل يتعين وضعهما في مكان يمكن فيه توجيه الهوائي في اتجاه الساتل. وفي أسفل الشكل، كيفية وضع الهوائي، الموصل بمطراف بواسطة كبل، في الموقع المطلوب في حين يمكن تركيب المطراف ذاته داخل مبنى أو في موقع آخر مناسب.

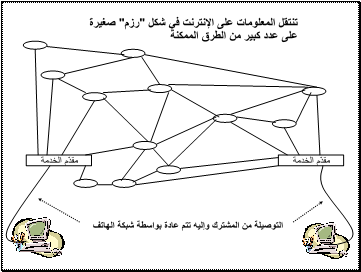

الشكل التوضيحي 4.2



لا تنشئ الإنترنت، خلافاً لشبكة الهاتف، وصلة حصرية بين المشتركين لكنها تقسم المعلومات إلى "رزم" صغيرة تسير "عن طريق" عدد من الوسطاء، تختار أوتوماتياً أسرع الطرق وأقلها ازدحاماً.

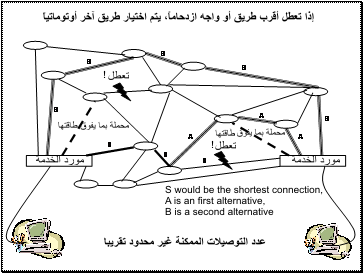

S would be the shortest connection, A is an first alternative, B is a second alternative

إذا تعطل أقرب طريق أو واجه ازدحاماًً، يتم اختيار طريق آخر أوتوماتياً

الشكل التوضيحي 5.2



يرسل مورد الخدمة "الرزم"، باستعمال أي طريق من الطرق الممكنة، على أفضل طريق بديل ممكن. ويتم أوتوماتياً تفادي الوصلات المعطلة أو التي تُحمل ما يفوق طاقتها.
